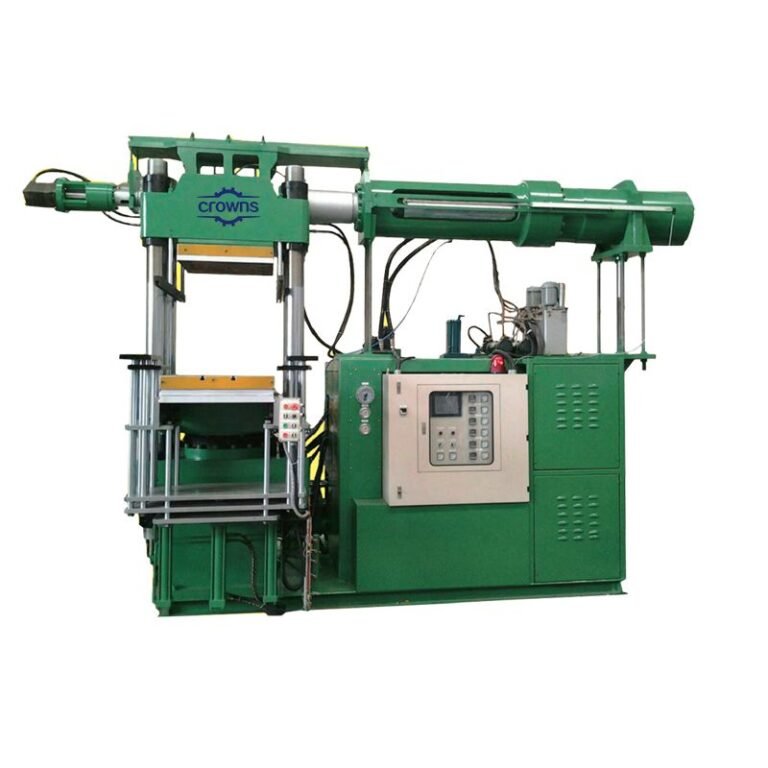

Máquina de injeção de borracha horizontal
A Crowns Machinery orgulha-se de lhe fornecer soluções de ponta para melhorar as suas capacidades de produção. Desde peças para automóveis a componentes electrónicos, a nossa máquina de injeção horizontal de borracha é apoiada por tecnologia avançada para garantir a máxima qualidade e fiabilidade.
Máquina de injeção de borracha horizontal para venda
A Máquina de Injeção de Borracha Horizontal é um tipo de equipamento de moldagem por injeção utilizado para produzir produtos de borracha, tais como selos de borracha, tubos, juntas de borracha, etc. A estrutura horizontal facilita o funcionamento. Em comparação com a máquina de injeção vertical, a unidade de injeção e a unidade de fixação do molde da máquina de injeção horizontal estão dispostas horizontalmente, e a estrutura horizontal torna-a conveniente para operar com um grande espaço operacional e uma pequena pegada.
A estrutura principal de uma máquina de injeção horizontal inclui uma unidade de injeção, unidade de fixação do molde, molde, sistema de controlo, etc.
Parâmetros
| Model | RIM-100T | RIM-200T | RIM-300T | RIM-400T |
|---|---|---|---|---|
| Screw Dia.（φmm） | 30 | 40 | 50 | 50 |
| Plasticizing capacity（cm3/min） | 500 | 800 | 1000 | 1000 |
| Injection pressure (MPa) | 175 | 173 | 180 | 195 |
| Piston Dia.（φmm） | 70 | 80 | 95 | 95 |
| Injection Volume(cm3) | 1000 | 2000 | 3000 | 4000 |
| Mode locking force(KN) | 1000 | 2000 | 3000 | 4000 |
| Piston Stroke (mm) | 400 | 500 | 600 | 600 |
| Hot plate spacing(mm) | 450 | 570 | 750 | 750 |
| Min. mould thickness(mm) | 60 | 80 | 160 | 160 |
| Hot platen size（mm） | 450×450 | 540×580 | 700×600 | 800×700 |
| Electronic power（kW） | 12 | 12 | 18 | 18 |
| Working Pressure （MPa） | 20 | 20 | 20 | 20 |
| Motor Power（kW） | 7.5 | 11 | 15 | 15 |
| Installed power (KW) | 26 | 30 | 40 | 40 |
| Dimension(L×W×H）(m) | 3×1.9×3 | 3×2.3×4 | 3.4×2.3×4.4 | 3.6×2.8×4.8 |
| Total Weight（T） | 4 | 6 | 10 | 13 |
Princípio de funcionamento
O princípio de funcionamento da Máquina de moldagem por injeção horizontal envolve as etapas de aquecimento, injeção, arrefecimento e remoção da borracha, e o processo de injeção é controlado através da definição dos parâmetros de temperatura, pressão e velocidade de injeção, como se segue:
Aquecimento: os grânulos de borracha sólida ou a borracha em pedaços serão colocados na tremonha da máquina de injeção, que será aquecida e processada para a transformar num estado fundido que pode ser injetado.
Injeção: O material de borracha, que atingiu o estado fundido, é injetado no molde sob o impulso de alta pressão do parafuso, preenchendo uniformemente todos os espaços vazios do molde.
Arrefecimento e cura: após a injeção estar concluída, o molde permanece fechado sob a ação da unidade de aperto, e a borracha é arrefecida e curada no molde.
Abertura do molde: Após a cura da borracha, o molde é aberto pela unidade de fixação do molde e o produto final de borracha é retirado.
Máquina horizontal de injeção de borracha Características
As vantagens e características da máquina de moldagem por injeção de borracha horizontal em relação a outros tipos de máquinas de moldagem por injeção tornam-na mais adequada para requisitos de produção específicos.
Estabilidade e equilíbrio: O design horizontal permite que a unidade de injeção e a unidade de fixação do molde estejam localizadas no mesmo plano horizontal, melhorando a estabilidade e o equilíbrio da máquina. Ajuda a garantir um fluxo uniforme de material de borracha durante o processo de injeção.
Poupança de espaço: Uma máquina de injeção de borracha horizontal ocupa menos espaço em altura do que uma máquina de injeção vertical, o que é mais adequado para um ambiente de produção com limitações de espaço.
Operação conveniente: A conceção de uma máquina de injeção de borracha horizontal facilita a instalação e substituição dos moldes, o que torna a operação mais conveniente, especialmente adaptada à situação em que é necessária uma substituição frequente dos moldes ou um ajuste flexível do processo de produção.
Manutenção cómoda: As máquinas de injeção horizontais são estruturalmente separadas da unidade de injeção e da unidade de fixação do molde, facilitando a manutenção dos componentes separados, ajudando a reduzir o tempo de inatividade e a melhorar a eficiência da produção.
Mais adequadas para moldes de grandes dimensões: As máquinas de injeção horizontais são mais estáveis na fixação do molde, o que as torna mais adequadas para o manuseamento de moldes de grandes dimensões.
Controlo preciso da temperatura: As máquinas de injeção de borracha horizontais estão equipadas com um sistema avançado de controlo da temperatura, que garante a qualidade do produto e aumenta a eficiência da produção sob um controlo preciso da temperatura.
Inteligente e controlável: O sistema torna o funcionamento da máquina mais inteligente. O operador pode facilmente definir e monitorizar os parâmetros de acordo com a procura de produção através da interface tátil, melhorando a capacidade de controlo do processo de produção.
Aplicação da máquina de injeção
Fabrico de vedantes de borracha: A injeção horizontal de borracha pode ser utilizada para produzir todos os tipos de vedantes de borracha, tais como juntas de borracha, O-rings, etc.
Fabrico de acessórios para tubos de borracha: tais como mangueiras de borracha e juntas de tubos de borracha aplicadas em sistemas hidráulicos, condutas industriais, etc.
Fabrico de juntas de borracha: fabrico para condutas, válvulas, etc. para desempenhar o papel de junta de borracha de vedação e amortecimento.
Isolador de vibrações de borracha: utilizado na construção, equipamento industrial e outras indústrias para reduzir as vibrações e os produtos de choque.
Solas de borracha: na indústria do calçado, utilizadas para o fabrico de solas de borracha antiderrapantes, resistentes ao desgaste e elásticas.
Fabrico de cabos de borracha: Utilizado para fabricar isolamento e revestimentos de proteção para cabos de borracha.
